cad基準符號a怎么標注?基準符號在cad繪圖中通常用來以一個基點或者一條基線來標注零件的，在軸類、沖孔內零件中比較常用，很多小伙伴不知道如何操作，下面小編就來為大家提供方法教程，另外，小編還提供了cad基準符號快捷鍵，有需要的小伙伴快來看看吧!

>>點擊快速下載AutoCAD軟件：AutoCAD<<

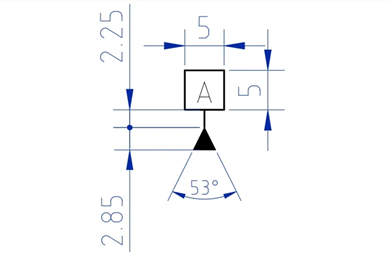

　　cad基準符號a怎么標注

　　工具/軟件

　　電腦型號：惠普暗夜精靈8

　　系統版本：windows11系統

　　軟件版本：AutoCAD軟件

　　方法/教程

　　方法一：

　　1、在CAD軟件繪圖板塊中選擇原命令;

　　2、然后繪制一個直徑為3.5毫米的圓;

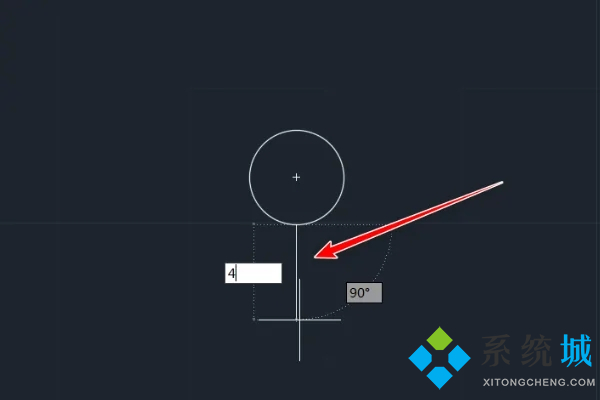

　　3、再選擇直線命令，在圓的下部中心繪制一條長度為4的直線;

　　4、然后再在直線的下方畫一個垂直線，長度是7毫米，線寬需要加粗;

　　5、接著再選擇文字命令，位置定位在圓的圓心上;

　　6、輸入大寫字母a，這樣一個基準符號就完成了。

　　方法二：

　　可以在菜單欄選擇“標注”>“基線”，來根據一條標注，再標注平行于它的另一個尺寸。

　　方法三：

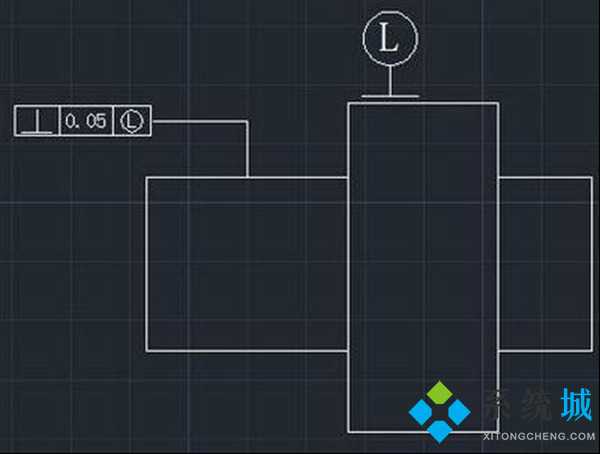

　　直接在標準面上標注，如下圖，1面和2面垂直，先自己選定垂直基準線，如果以1面作為垂直基準，那么基準面L畫在1面上進行標注。

　　cad基準符號快捷鍵

　　1、命令行輸入“LE”，按Enter鍵，在彈出的對話框，找到要定義的基準線，確認要標注的基準位置；

　　2、使用命令“TOL ” 在上面輸入一個A，按確定鍵，就完成標注方式。

　　以上就是小編為大家?guī)淼腸ad基準符號a怎么標注以及cad基準符號快捷鍵的全部內容，希望可以幫到大家。
