cad索引符號怎么畫？在cad中繪制了剖面符號之后，會需要添加索引符號，很多小伙伴在學習了剖面符號繪制之后就想要學習cad索引符號，下面小編就來教一教大家，順帶為大家?guī)?lái)cad索引符號快捷鍵命令，有需要的小伙伴一起來看看吧！

>>點擊快速下載AutoCAD軟件：AutoCAD<<

　　工具/軟件

　　電腦型號：惠普暗夜精靈8

　　系統版本：windows11系統

　　軟件版本：AutoCAD軟件

　　cad索引符號怎么畫

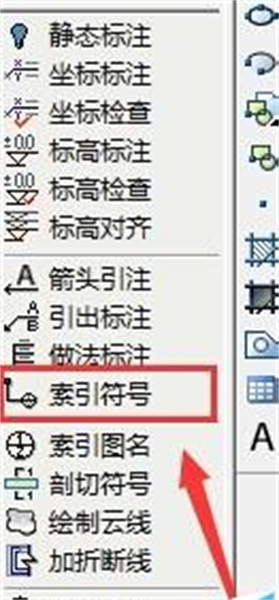

　　1、點開符號標注——索引符號；

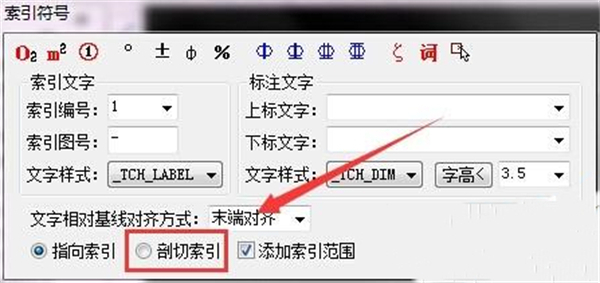

　　2、在彈出來的對話框里面選擇剖切索引；

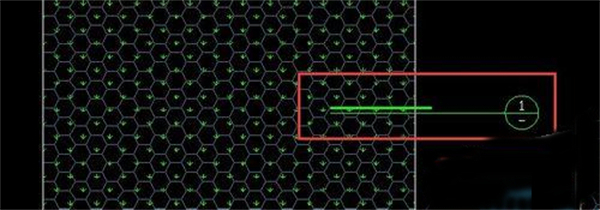

　　3、選擇你想要剖切的部分即可；

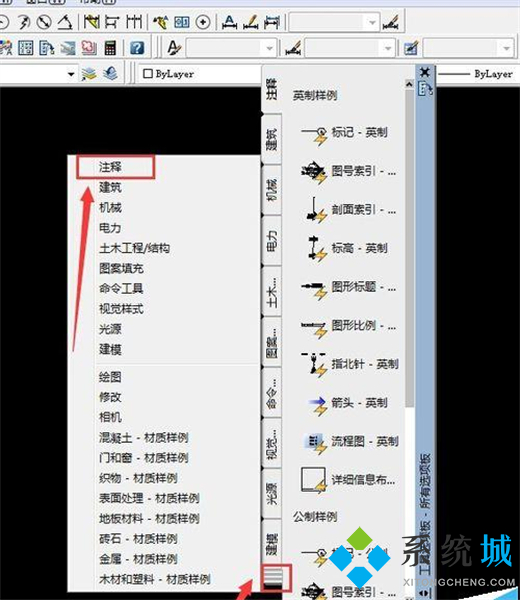

　　4、有時候畫圖需要的符號在左側欄沒有發現，使用快捷鍵ctrl+3，在彈出來的工具欄里面看看有沒有你需要的。

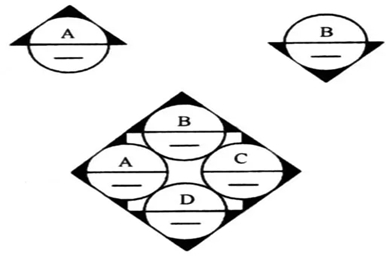

　　cad索引符號快捷鍵命令

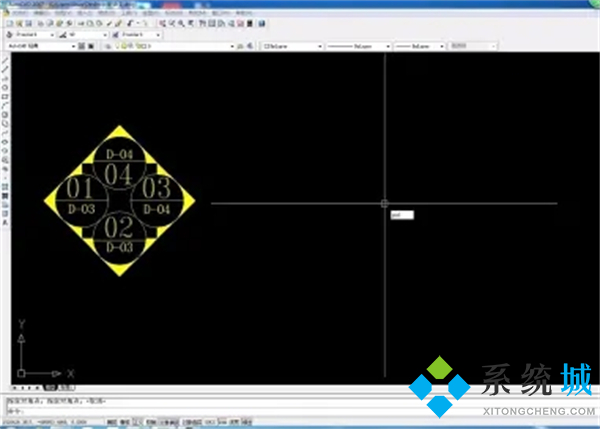

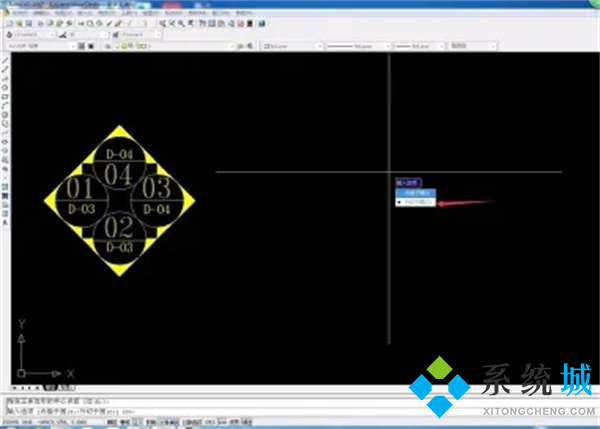

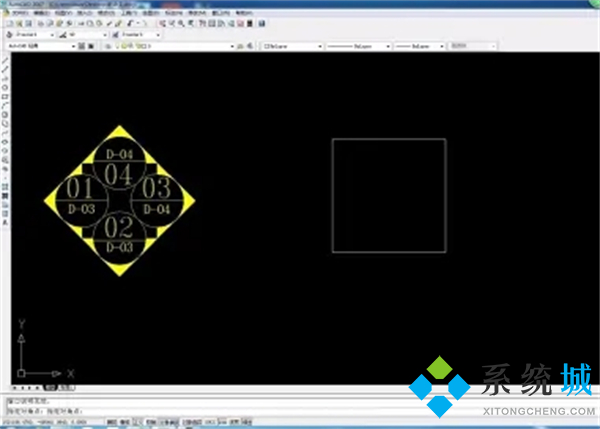

　　1、先輸入多邊形命令POL，邊數為4，外接于圓，拉一個差不多的正方形。

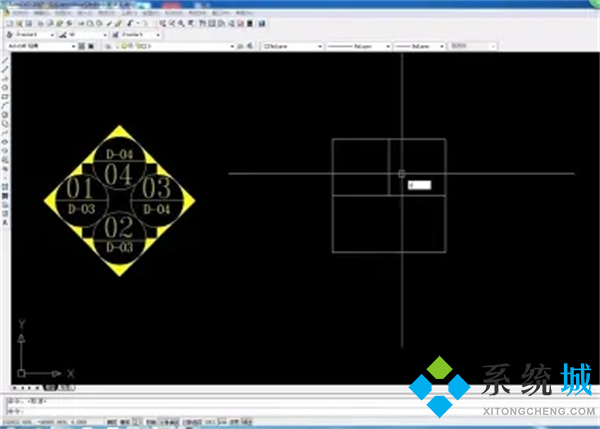

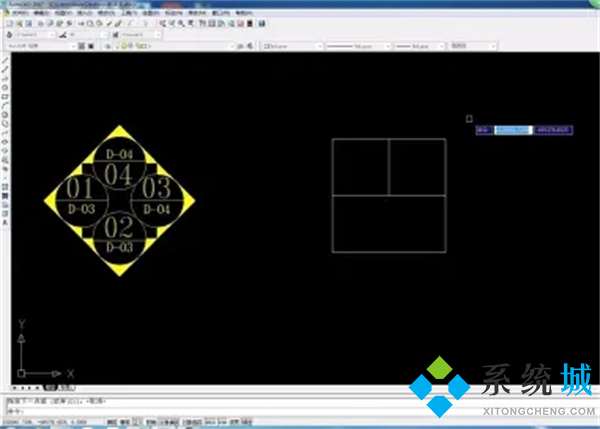

　　2、輸入直線命令L，畫一下分割線。

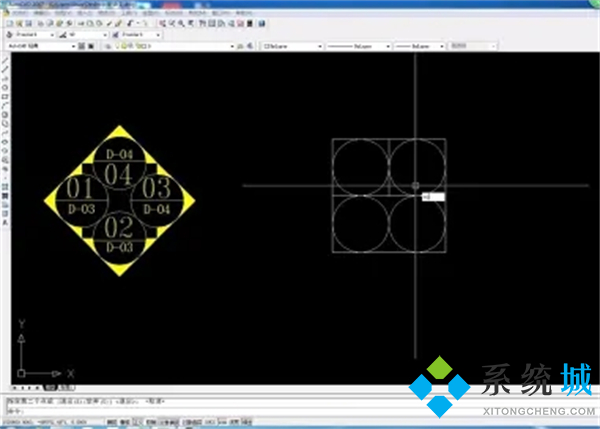

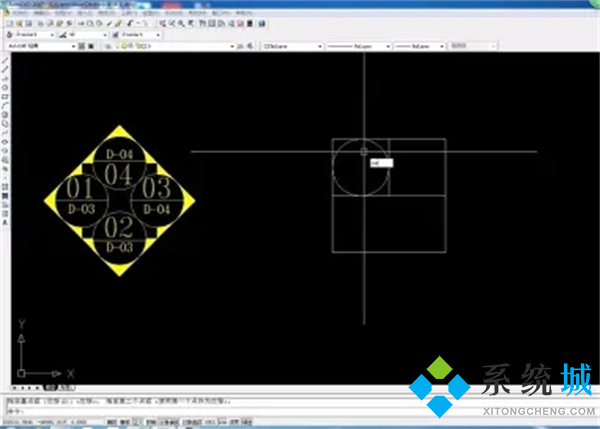

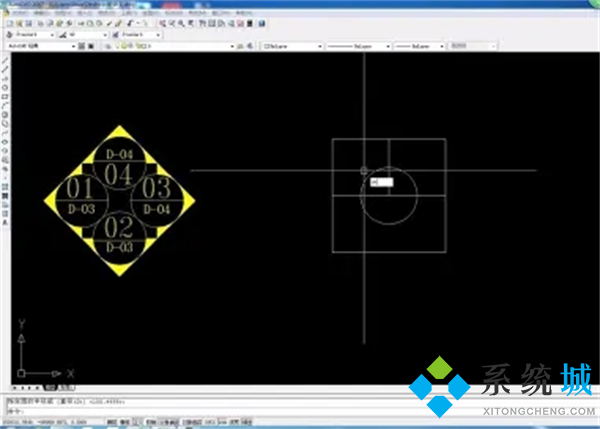

　　3、輸入圓命令C，畫一個圓半徑為短的直線一半。

　　4、輸入移動命令M，把圓移到四分之一的小正方形里，讓圓于四周相切。在輸入復制命令CO，分別復制4個圓，是他們都相切。

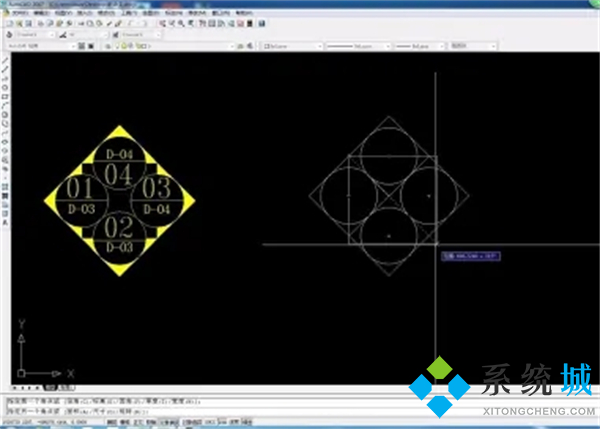

　　5、輸入旋轉命令RO，框選我們畫的圖，旋轉45度。在輸入矩形命令REC，在大的正方形四邊中心點畫一個矩形。

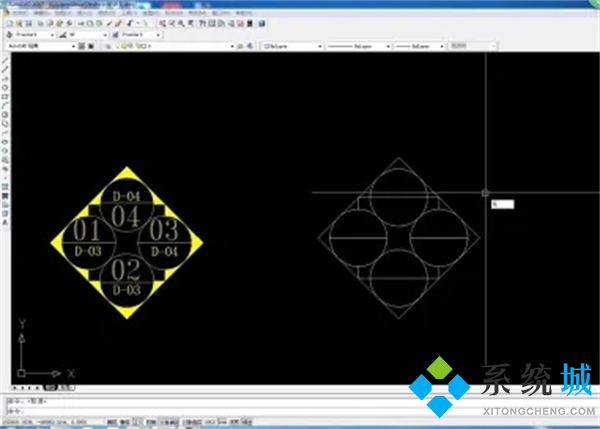

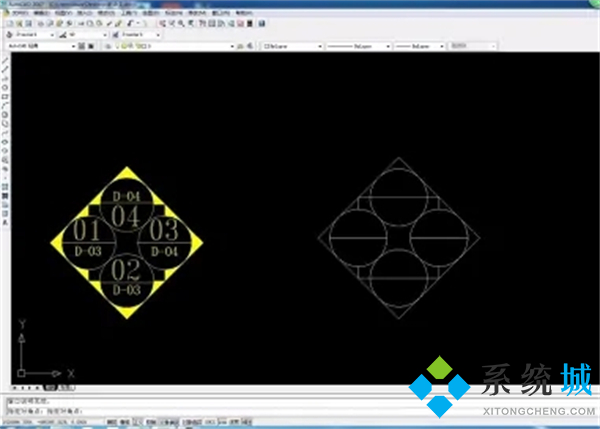

　　6、輸入修剪命令TR，修剪不要的線條，其他不用的線條刪掉。在用直線命令L，分割每一個圓。

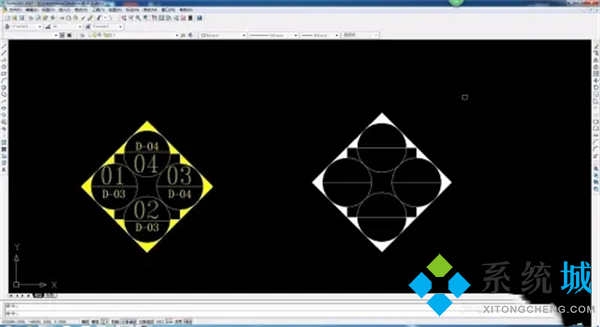

　　7、輸入填充命令H，把四周的空白處填充起來。

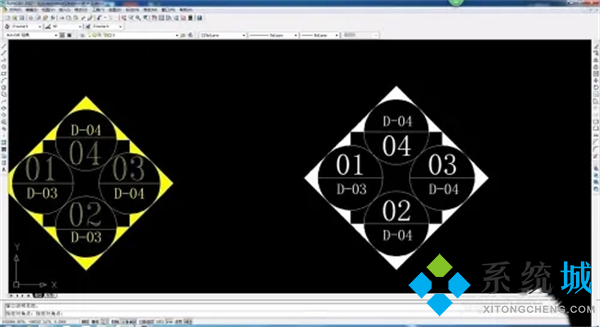

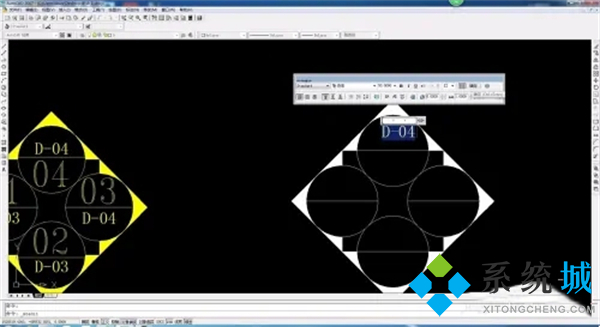

　　8、再輸入文字命令T，輸入我們需要的文字。

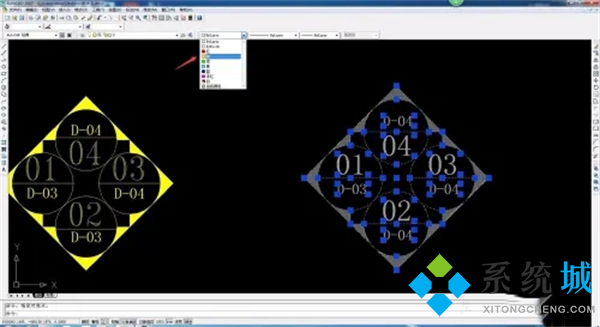

　　9、最后框選我們畫的索引符號，給他一個顏色，看自己線性來定，這里就基本完成了一個索引符號了。

　　以上就是小編為大家?guī)?lái)的cad索引符號怎么畫以及cad索引符號快捷鍵命令的全部?jī)?nèi)容，希望可以幫到大家。
