NVIDIA GTC 2022春季開發者大會將于今晚召開，黃仁勛也將發表主題演講，幾乎肯定會發布基于Hopper架構的新一代高性能計算GPU和相關產品。

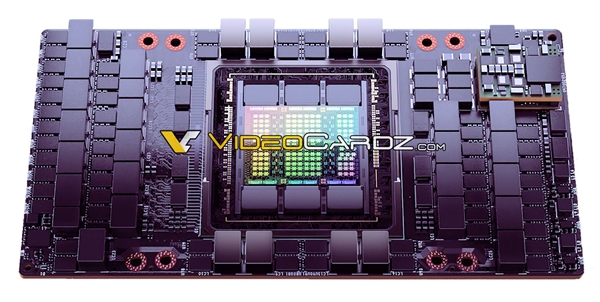

　　就在最后時刻，H100加速計算卡的渲染圖曝光了：

　　SXM樣式，整體異常緊湊，整個電路板幾乎滿滿的都是各種元器件，中間自然就是GH100核心。

　　從渲染圖上可以清晰地看到8組GPC(圖形處理集群)，事實上如果放大慢慢數，可以確認144組SM，也就是對應18432個CUDA核心，相比于Ampere架構大核心GA100 6912個多出足足1.67倍。

　　當然，按慣例應該不會開啟所有核心，勢必要屏蔽一部分以確保良品率。

　　而根據昨日消息，8組GPC中只有一組開啟3D圖形引擎，畢竟這是計算卡。

　　這也是NVIDIA第一個5nm工藝的GPU，仍然堅持單芯片設計，預計核心面積900平方毫米左右，功耗可能達到500W，另外預計還有雙芯封裝的GH202。

　　Ampere A100

　　本次大會上，NVIDIA應該還會推出基于Hopper GH100核心的工作站、個人超級計算機等相關產品，甚至可能會公布PCIe接口樣式的H100計算卡。
