7月29日消息 DigiTimes 上周曾稱英特爾 GPU 芯片將采用臺積電 6nm 工藝代工并訂購了約 180000 的晶圓量。據外媒 wccftech 今日報道，英特爾 Ponte Vecchio GPU 并不會采用臺積電的 6nm 工藝制造，而是同時采用臺積電的 5nm 和 7nm 工藝制造而成。

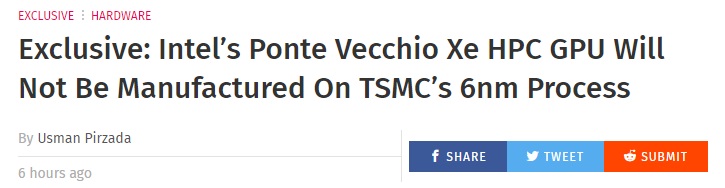

　　據 wccftech 采訪產業鏈得：

　　臺積電的 5nm 工藝在密度上與英特爾的 7nm 工藝大致相當，因此 Ponte Vecchio 若采用臺積電 6nm 工藝是不可行的;

　　Ponte Vecchio 將具有多個 SKUs;所有 Ponte Vecchio 的 SKUs 都將采用英特爾自產的 I/O 芯片;

　　運算模塊將根據 SKUs 的不同選擇采用臺積電 5nm 或英特爾 7nm 工藝制成;

　　Rambo 緩存將由英特爾制造;

　　Intel Xe 連接模塊將由臺積電負責;

　　英特爾確實在臺積電 6nm 工藝上采購了 180000 片的晶圓，但與 Ponte Vecchio 無關，是雙方此前持續合作的一部分。

　　據外媒 videocardz，英特爾圖形官方推特曾發文暗示其計劃在下個月(8月14日前)公布下一代 Xe 圖形的更多細節。

　　▲ 圖源videocardz

　　英特爾首批Xe架構顯卡代號以意大利佛羅倫薩的石橋古跡“ Ponte Vecchio”命名，主要是表現其GPU之間強大的互連特性(據稱Ponte Vecchio圖形卡將使用高速Compute Express Link(CXL)互連技術)。此外，Ponte Vecchio圖形卡并不是作為游戲卡發布，而是作為高性能計算用途推出。
